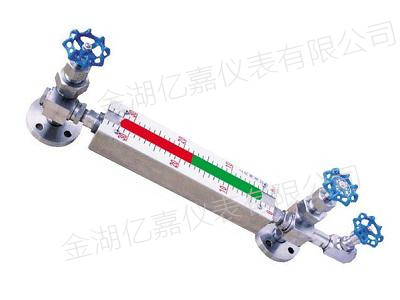

YJ-UFZ-II雙色石英管液位計是普通玻璃液位計更新?lián)Q代產品，它廣泛應用于石油、化工、電力、冶金等行業各種透明液體容器及鍋爐上，同時適用于二種不同介質密度的界面測量。YJ-UFZ-II雙色石英管液位計側安裝在各種容器及鍋爐上，可直接觀測到液位變化，液相顯示呈綠色，氣相顯示呈現紅色，界面測量呈三色分界面。其液、氣顯示反差很大，在遠距離觀察清晰，適合夜間巡視。它成功解決了普通板式液位計笨重、密封面積大、易滲漏、顯示不清晰等不足，是目前較理想的直讀式液位計。該系列產品按效果區分，有單色和雙色之分；根據使用環境溫度不同，有基本型和伴熱保溫型之分。
YJ-UFZ-II雙色石英管液位計產品特點：
YJ-UFZ-II雙色石英管液位計液氣顯示清晰、無盲區、密封性能好、耐高溫、耐高壓、重量輕、壽命長、無滲漏、結構簡單、沖洗維護方便。
YJ-UFZ-II雙色石英管液位計技術參數：
1、特制的99%SiO2透明石英管，其變形點1050℃，軟化點1730℃，抗壓強度1170Kgt/cm2膨脹系數5.5×10-7，經特殊工藝處理后具有耐高溫，高壓和優良的機械特性。
2、工作壓力：1.6、2.5、4.0、6.3、10.0Mpa
3、工作溫度：-50～520℃
4、測量范圍L：測量范圍按中心距而制定：300、500、800、1100、1400、1700、2000mm
5、石英管外徑：φ24、φ29、φ40
6、伴熱蒸汽夾套：G1/2″外螺紋
7、法蘭連接尺寸：采用化工部最新實施的HG20592-20635-97法蘭標準。用戶采用其他法蘭標準，請?jiān)谟嗀洉r(shí)注明
8、鋼球自動封閉壓力：大于0.2Mpa
9、重量：15-30kg
10、顯示高度與測量范圍關系見下表（顯示高度即標尺高度）單位：mm
|
顯示高度 |
150 |
350 |
650 |
950 |
1250 |
1550 |
1850 |
|
測量范圍 |
300 |
500 |
800 |
1100 |
1400 |
1700 |
2000 |
YJ-UFZ-II雙色石英管液位計產品選型：
|
序號 |
型號、品種、規格編號 |
|
|||||||||
|
1 |
UFZ-II |
- |
|
雙色石英管液位計 |
|||||||
|
2 |
分類 |
|
A |
|
|
|
|
|
|
|
側裝雙色 |
|
B |
|
|
|
|
|
|
|
三色界面計 |
|||
|
C |
|
|
|
|
|
|
|
無盲區側裝雙色 |
|||
|
D |
|
|
|
|
|
|
|
大口徑 |
|||
|
3 |
安 |
|
|
3 |
|
|
|
|
|
|
300mm |
|
5 |
|
|
|
|
|
|
500mm |
||||
|
8 |
|
|
|
|
|
|
800mm |
||||
|
11 |
|
|
|
|
|
|
1100mm |
||||
|
14 |
|
|
|
|
|
|
1400mm |
||||
|
17 |
|
|
|
|
|
|
1700mm |
||||
|
20 |
|
|
|
|
|
|
2000mm |
||||
|
|
|
|
|
|
- |
|
|
||||
|
4 |
壓力 |
|
|
|
|
16 |
|
|
|
|
1.6M..Pa |
|
25 |
|
|
|
|
2.5MPa |
||||||
|
40 |
|
|
|
|
4.0MPa |
||||||
|
63 |
|
|
|
|
6.3MPa |
||||||
|
X |
|
|
|
|
10.0MPa |
||||||
|
5 |
材質 |
|
|
|
|
|
Ⅰ |
|
|
|
碳鋼 |
|
|
|
|
|
|
Ⅱ |
|
|
|
ICr18Ni9Ti |
||
|
6 |
法蘭 |
|
|
|
|
|
|
15 |
|
|
DN15 |
|
20 |
|
|
DN20 |
||||||||
|
25 |
|
|
DN25 |
||||||||
|
|
P |
|
平面法蘭 |
||||||||
|
T |
|
凸面法蘭 |
|||||||||
|
附 |
|
|
|
|
|
|
|
|
|
R |
伴熱夾套 |
|
UFZ-II |
- |
A |
8 |
- |
16 |
1 |
20 |
P |
R |
型號： 側裝雙色，中心距800mm壓力：1.6MPa 材質：碳鋼法蘭通經DN20 平面 帶蒸汽夾套的彩色液位計 |
|
YJ-UFZ-II雙色石英管液位計訂貨須知：
訂貨時請?zhí)峁┫铝袇?shù)：
1、型號規格；
2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；
3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；
4、工作壓力：最高承受壓力；
5、工作溫度：測量液體的最低、最高溫度；
6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用最多的法蘭是DN20或DN25；
9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明，如是否要帶遠傳、保溫夾套等等。
YJ-UFZ-II雙色石英管液位計質量承諾：
金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
