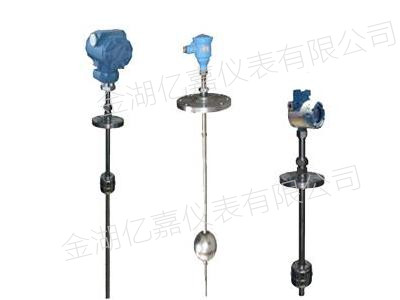

浮球液位計

YJ-UQZ型浮球液位計主要由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻（或電壓）發生變化，再由變送器將變化后的電阻（或電壓）信號轉換成4-20mA的電流信號輸出、可選我廠生產的XMT系列型數顯控制儀（或DSB型光柱數顯儀）對液位進行遠距離測量，并可在顯示儀上設定上、下限報警，實現對液位的位式控制，或由其它調節器構成液位恒值調節系統，實現對液位的PID連續調節。

YJ-UQZ型浮球液位計應用范圍：

YJ-UQZ型浮球液位計適用于石油、化工、電力、輕工及醫藥等行業污水處理及各類常壓和承壓容器內介質液位的測量，尤其對于地下貯槽、貯罐的液位測量最為理想。

YJ-UQZ型浮球液位計測量原理：

YJ-UQZ型浮球液位計由浮球、插桿等組成。浮球液位計通過連接法蘭安裝于容器頂上，浮球根據排開液體體積相等等原理浮于液面，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧受磁性吸合，把液面位置變化成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制。

YJ-UQZ型浮球液位計產品特點：

1、 智能電子部件由一塊主機板和一塊液晶屏組成；

2、  可就地按鍵調整最程和零點；

3、  可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改；

4、  在采用HART協議的分散控制系統中同主機進行雙向通訊；

5、  帶有EEPROM，不因斷電丟失數據。

YJ-UQZ型浮球液位計技術參數：

1、 測量范圍：0~3500mm

2、 供電電壓：12~36V  DC

3、 輸出信號：兩線制4~20mA.DC疊加數字信號，由用戶選擇開方或線性輸出；

4、 負載電阻：250Ω

5、 測量精度：±10mm

6、 環境溫度：-40~80℃

7、 工作溫度：-20~120℃

8、 公稱壓力：≤1.6MPa

9、 法蘭標準：A：JB/T82.1-94(平面法蘭)
          　　　　DN100   PN1.6 球φ90
          　 B：JB/T82.1-94(平面法蘭)
          　　　　DN80  PN0.6 球φ76

10、             介質密度：≥0.65g/cm-³

11、             介質粘度：≤0.015PaS

12、             接液材質：不銹鋼

13、             防護等級：IP65

YJ-UQZ型浮球液位計產品選型：

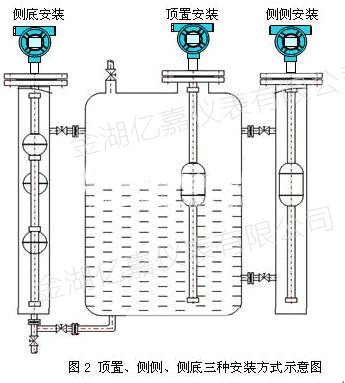

YJ-UQZ型浮球液位計分以下四種安裝方式

A：頂置安裝    B：側側安裝   C：側底安裝  D：支架安裝

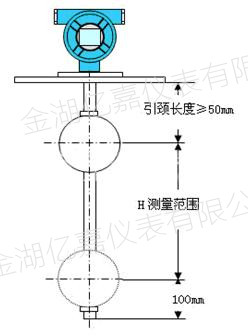

(訂貨時請用戶注明安裝形式和引頸長度L值。)

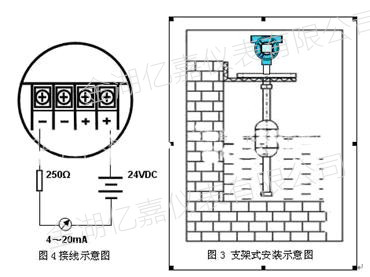

對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖3。

YJ-UQZ型浮球液位計接線方式：

YJ-UQZ型浮球液位計訂貨須知：

訂貨時請?zhí)峁┫铝袇?shù)：
1、型號規格；
2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；
3、儀表測量范圍：也可稱為公稱長度；
4、工作壓力：最高承受壓力；
5、工作溫度：測量液體的最低、最高溫度；
6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用最多的法蘭是DN20或DN25；
9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明，如是否要帶遠傳、保溫夾套等等。
