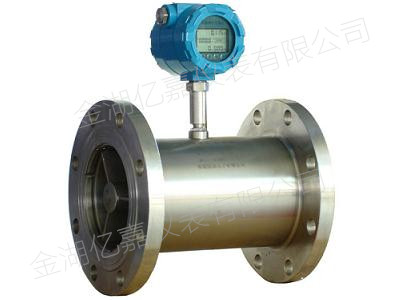

金湖億嘉儀表生產的YJLWGY系列渦輪流量計是由渦輪流量傳感器與顯示儀表組成，是本廠采用國外先進技術生產制造的，是液體計量最理想的流量計之一。渦輪流量計具有結構簡單、精確度高、安裝維修使用方便等特點。適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途。
YJLWGY系列渦輪流量計應用范圍：
渦輪流量計目前廣泛用于石油、化工、冶金、供水、造紙、環保、食品等行業。
YJLWGY系列渦輪流量計測量原理：

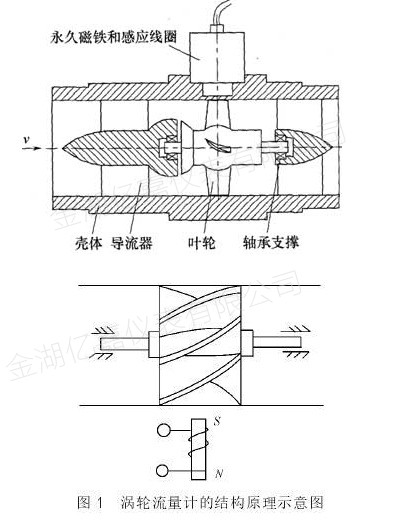

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;
式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
YJLWGY系列渦輪流量計產品特點：
1、傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。
2、結構簡單、牢固以及拆裝方便。
3、測量范圍寬，下限流速低。
4、壓力損失小，重復性好，精確度高。
5、具有較高的抗電磁干擾和抗振動能力。
YJLWGY系列渦輪流量計技術參數：
1、公稱通徑：（4～200）mm
2、介質溫度：（-20～80）℃、（-20～120）℃
3、環境溫度：（-20～55）℃
4、準 確 度：±0.2%、±0.5%、±1％
5、檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）
6、供電電源：電壓：12V±0.144V, 電流：≤10mA
7、輸出電壓幅值：高電平≥8V，低電平≤0.8V
8、傳輸距離：傳感器至顯示儀表的距離可達250米
9、現場顯示型供電電源：3V（鋰電池供電，可連續使用3年）
10、顯示方式：現場液晶顯示瞬時流量和累計流量
11、現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出，遠傳距離500米。
YJLWGY系列渦輪流量計流量范圍：
氣體
|
儀表通徑 |
代碼 |
標準量程 |
代碼 |
擴展量程 |
|
DN25 （1"） |
S |
2.5-25 m3/h |
W |
4-40 m3/h |
|
DN40 （1.5"） |
S |
5-50 m3/h |
W |
6-60 m3/h |
|
DN50 （2"） |
S1 |
6-65 m3/h |
W1 |
5-70 m3/h |
|
S2 |
10-100 m3/h |
W2 |
8-100 m3/h |
|
|
DN80 （3"） |
S1 |
13-250 m3/h |
W1 |
10-160 m3/h |
|
S2 |
20-400 m3/h |
W2 |
||
|
DN100（4"） |
S1 |
20-400 m3/h |
W1 |
13-250 m3/h |
|
S2 |
32-650 m3/h |
W2 |
||
|
DN150（6"） |
S1 |
32-650 m3/h |
W1 |
80-1600 m3/h |
|
S2 |
50-1000 m3/h |
W2 |
||
|
DN200（8"） |
S1 |
80-1600 m3/h |
W1 |
50-1000 m3/h |
|
S2 |
130-2500 m3/h |
W2 |
||
|
DN 250（10"） |
S1 |
130-2500 m3/h |
W1 |
80-1600 m3/h |
|
S2 |
200-4000 m3/h |
W2 |
||
|
DN 300（12"） |
S |
200-4000 m3/h |
W1 |
130-2500 m3/h |

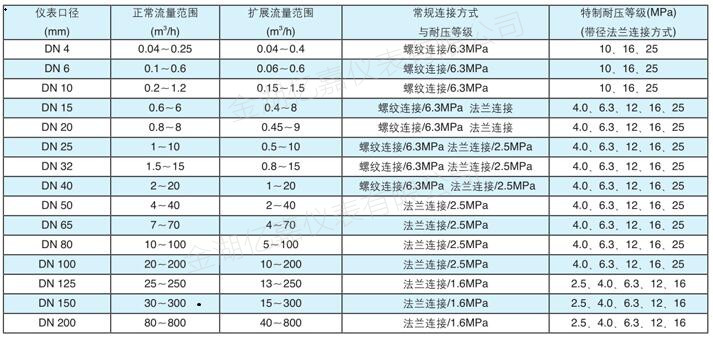

液體
YJLWGY系列渦輪流量計產品選型：
|
項 目 |
代 碼 |
說 明 |
||||||
|
YJLWGY |
|
渦輪流量計 |
||||||
|
傳感器類型 |
Y |
|
液體渦輪流量計 |
|||||
|
Q |
|
氣體渦輪流量計 |
||||||
|
儀表口徑 （mm） |
|
4 |
|
通徑DN4mm |
||||
|
6 |
|
通徑DN6mm |
||||||
|
… |
|
… |
||||||
|
200 |
|
通徑DN200mm |
||||||
|
儀表材質 |
|
2 |
|
碳鋼 |
||||
|
4 |
|
304不銹鋼 |
||||||
|
6 |
|
316不銹鋼 |
||||||
|
連接方式 |
|
1 |
|
螺紋連接（最大DN65） |
||||
|
2 |
|
法蘭連接 |
||||||
|
3 |
|
卡箍式快裝（衛生型） |
||||||
|
供電方式 |
|
1 |
|
24V DC，輸出4～20mA |
||||
|
2 |
|
電池供電，無輸出 |
||||||
|
防爆要求 |
|
B |
防爆型 |
|||||
1、使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
2、傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門（閥門應安裝在流量計后端），嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
3、傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。
4、傳感器不用時，應清洗內部液體，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。（此項非常重要）
5、配用的過濾器應定期清洗，不用時應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
6、傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）
7、在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。
YJLWGY系列渦輪流量計訂貨須知：
訂貨時請?zhí)峁┮韵聟?shù)：
1、介質：名稱、成分、狀態、導電性或電導率
2、工作狀態最高、正常、最低溫度
3、工作狀態最高、正常、最低壓力
4、管道內外徑，最小、正常、最大流量
5、腐蝕性、磨損性，是否有負壓
6、安裝要求及環境：一體還是分體，信號輸出，通訊方式，供電電源
7、安裝環境：防護等級和防爆要求
YJLWGY型渦輪流量計質量承諾：
金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
咨詢熱線0517-86936880 15358661880
