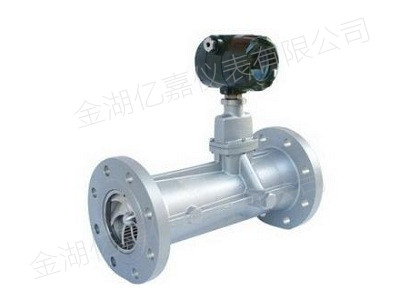

        旋進旋渦流量計

        旋進旋渦流量計

        YJLUX系列旋進旋渦流量計采用最新微處理技術,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品先進水平、它集壓力溫度檢測與補償運算于一體,具有計量精度高,流量范圍寬,無可動部件,抗振與抗脈動流性能好,體積小,重量輕,使用方便等優點。旋進旋渦流量計是石油、化工、電力、冶金及城市燃氣管網等行業用于氣體計量的理想儀表。



        YJLUX系列旋進旋渦流量計工作原理:

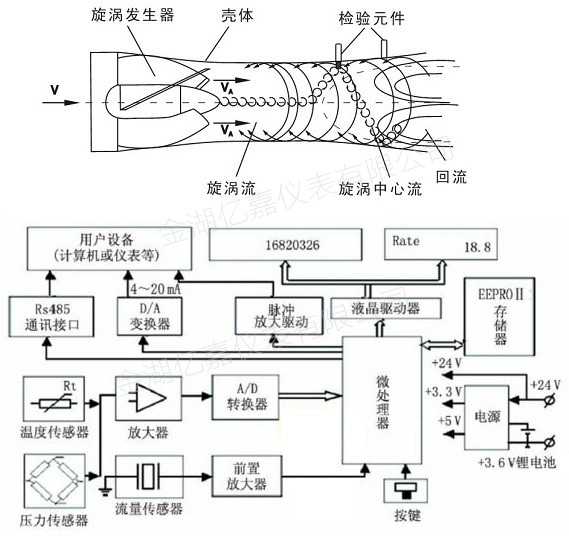

        旋進旋渦流量計工作原理

        當流體通過由螺旋形葉片組成的旋渦發生器后,流體被迫繞著發生體軸劇烈旋轉,形成旋渦。當流體進入擴散段時,旋渦流受到回流的作用,開始作二次旋轉,形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比,不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率,就知道了流量。而且能在較寬的流量范圍內獲得良好的線性度。流量計算式為:

        K=f/q

        式中:K ——流量儀表系數l/m³

        f——旋渦頻率 Hz

        q——體積流量m³/s

        流量計的儀表系數在一定的結構參數和規定的雷諾數范圍內與流體的溫度、壓力、組分和物性(密度、粘度)無關。


        流量計由傳感器和轉換顯示儀組成。

        1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。

        旋渦發生器由特定螺旋形葉片組成,它固定在殼體收縮段前端,強迫流體產生強烈的旋渦流。

        檢測元件安裝在靠近擴張管的喉部,用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。

        整流器固定在流量計表體出口,其作用是消除旋渦流,以減小下游流態對儀表測量的影響。

        殼體設計成一定形狀的流道,使旋渦形成,固定和保護安裝在內部的零部件,并通過法蘭與管道相連接。

        2、轉換顯示儀

        由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后,變成頻率與流量成正比的脈沖信號,然后由顯示儀計數顯示。顯示儀配有外輸接口,輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償,轉換為標準狀況下的體積流量,并顯示。



        YJLUX系列旋進旋渦流量計主要特點:

        1、無機械轉動部件,長時間工作無須維護。

        2、對直管段要求很低。

        3、低功耗

        4、高精度,可達±1.5%

        5、斷電自動對數據進行保存

        6、帶有密碼保護功能



        YJLUX系列旋進旋渦流量計技術參數:

        儀表型號

        YJLUX

        精度等級

        1.5~1

        公稱通徑

        DN20~DN200

        顯示器

        標配

        溫壓補償

        可選

        信號輸出

        工況脈沖、定標脈沖或4-20mA

        外供電電源

        +24VDC,紋波≤5%用于信號輸出

        內供電電源

        內置鋰電池僅用于現場顯示

        通訊接口

        可選RS485

        通訊協議

        MODBUS

        傳感器材質

        鑄鋁或不銹鋼

        防爆等級

        ExdIIBT4

        防護等級

        IP65

        整機功耗

        外電源<1W  內電源<0.3W

        安裝方式

        法蘭安裝

        公稱壓力

        1.6MPa或訂制

        介質溫度

        -20~+80

        環境溫度

        -30~+60

        相對濕度

        5%~95%

        大氣壓力

        70KPa~106KPa


        YJLUX系列旋進旋渦流量計測量范圍:

         儀表規格

         公稱通徑

         測量范圍

         Qmax時壓損

        LUX-20

        DN20

        1.2-15 m3/h

        3.3 KPa

        LUX-25

        DN25

        2.5-30 m3/h

        2.1 KPa

        LUX-32

        DN32

        4.5-60 m3/h

        2.9 KPa

        LUX-50

        DN50

        10-150 m3/h

        3.9 KPa

        LUX-80

        DN80

        28-400 m3/h

        3.7 KPa

        LUX-100

        DN100

        50-800 m3/h

        5.9 KPa

        LUX-150

        DN150

        150-2250 m3/h

        11 KPa

        LUX-200

        DN200

        360-3600 m3/h

        16 KPa



        YJLUX系列旋進旋渦流量計產品選型:



        代號

        功能

        N

        無溫壓補償

        Y

        帶溫壓補償



        代號

        輸出型號

        F1

        4-20mA輸出(二線制)

        F2

        4-20mA輸出(三線制)

        F3

        RS485通訊接口



        代號

        功能2

        E1

        1.0

        E2

        15

        T

        常溫

        P1

        16Mpa

        P2

        25Mpa

        P3

        40Mpa

        D1

        內部3.6V供電

        D2

        DC24V供電

        B1

        不銹鋼

        B2

        鋁合金



        YJLUX系列旋進旋渦流量計外形尺寸:

        公稱通徑

        DN(mm)

        公稱壓力

        (MPa)

        外形尺寸

        表體材質

        重量

        (kg)





        表體長度L

        高度H

        不銹鋼

        鋁合金







        20

        1.6/2.5/4.0

        180

        347



        5

        6.310、16

        180

        357







        25

        1.6/2.5/4.0

        200

        367



        7

        6.3、1016

        200

        378



        10



        32

        1.6/2.5/4.0

        230

        383



        9

        6.310、16

        230

        402



        12



        50

        1.6/2.5/4.0

        230

        403



        11

        6.3、1016

        260

        421



        14



        80

        1.6

        330

        438



        11

        2.5/4.0

        330

        438



        18



        6.310、16

        330

        446



        21



        100

        1.6

        410

        468





        14

        2.5/4.0

        410

        475



        18



        6.3、1016

        410

        483



        33



        150

        1.6

        585

        542



        21

        2.5/4.0

        585

        549



        52



        6.3

        585

        572



        72



        200

        1.6

        700

        618



        41

        2.5

        700

        626



        117



        4.0

        700

        634



        127





        YJLUX系列旋進旋渦流量計安裝要求:

        為了使旋進旋渦流量計能工作在正常狀態,安裝使用人員必須了解所裝儀表的具體結構、特點以及流量信號的轉換,了解信號傳輸過程中各環節的作用,按產品說明書進行安裝使用。一般來說旋進旋渦流量計安裝使用應注意以下幾點。

        1)選擇合理的安裝場所。安裝場所應避開強電力設備,高頻設備、強電源開關設備;避開高溫熱源和輻射熱源影響;避開高溫和強腐蝕氣氛影響:避開強烈振動并且安裝、布線、維修方 便。在傳感器上游和下游,必須消除由于過長的管道所產生的振動。

        2)儀表一般要求水平安裝,被測流體的流向應與殼體上指示流向的箭頭一致。亦可垂直或傾斜安裝。當測量液體時,應確保傳感器總是完全充滿液體。為了檢修時不致影響流體的正常傳輸,建議在儀表的安裝段另增設旁路。

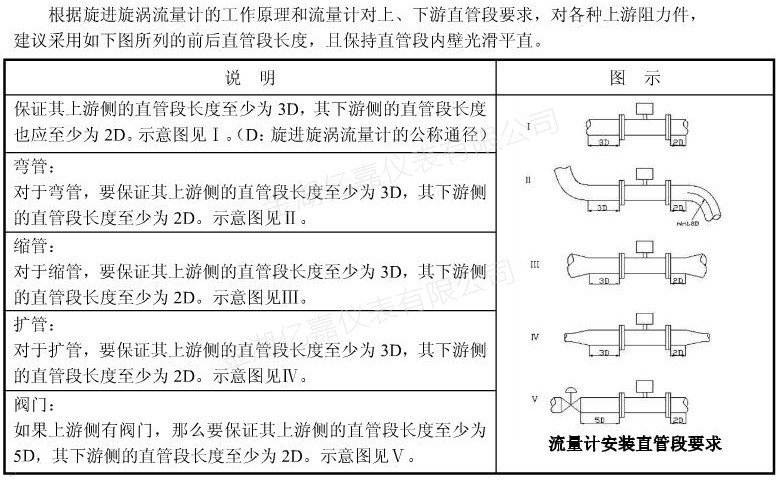

        3)旋進旋渦流量計對前后直管段的要求較低,原理上允許流量計前后不需要直管段,但一般要求儀表前有3D長度的直管段,儀表后有1D長度的直管段。特殊情況要求5D3D長度。當單彎管或雙彎管的彎管半徑大于1.8D時,流量計前后可以不要直管段。各種不同管道安裝條件下所需的直管段長度如下圖所示。

        4)測量氣體或蒸汽時可采用溫度壓力補償,溫度計和壓力計的安裝位置如圖所示。

        5)當被測流體中含有雜質時,應在儀表前裝上過澹器或過濾網,但仍應保證儀表前的直管段要求。

        6}測量少量異相的氣液兩相流時傳感器安裝方法。測量液體時,管道中可能有少量的氣相,其含量不超過規定的氣一液兩相流體,為防止氣體在傳感器內滯留,必須安裝氣體分離器。測量氣體時,當管道被所測氣體可能產生的冷凝液,及氣體中存在未被除掉的不穩定液相,為防止液體在傳感器內滯留、最好垂直安裝。測高、低溫流體時傳感器自身應有有效的保握措施。

        7)儀表測得的被測氣體的體積流量為工作狀態下被測氣體的實際流量。若將該實際流量換算成標準狀態下的標準流量,可按下式計算式中,4?p是標準狀態下的體積流量;4,是工作狀態下的體積流量;ho是標準狀態下被測氣體的絕對壓力;To是標準狀態下被測氣體的熱力學溫度;戶是工作狀態下被測氣體的絕對壓力;T 是工作狀態下被測氣體的熱力學溫度;Z是工作狀態下被測氣體的壓縮系數。

        8)當管道較長,可能發生振動時,應在流量計上游和下游安裝固定支架,防止管道振動。根據經驗,流量測量值易受氣流脈動和壓力變化影響。

        9)體積流量儀表系數K vn和質最流量儀表系數K,,,o是儀表出廠前在常溫狀態標定確定的。儀表工作狀態與試驗室標定狀態相差較大時,儀表系數K,和K‘應作修正,對儀表系數修正方法與渦街流量計相同。

        旋進旋渦流量計安裝示意圖



        YJLUX系列旋進旋渦流量計質量承諾:

        金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品,并為所有產品提供一年的質保。一年內如出現產品質量問題(不包括易損件或輔件)一律免費維修,并免費提供技術支持。

        咨詢熱線0517-86936880 15358661880
