圖解HG5玻璃板液位計的結構與尺寸

玻璃板液位計是一種直觀顯示液位的液位計產品，與其它液位計相比較，它的優點為直觀可靠，可耐高溫高壓。而其缺點也很明顯，就是過于笨重，沒有信號輸出無法遠傳控制。玻璃板液位計一般較多的使用于鍋爐等壓力容器的液位顯示。

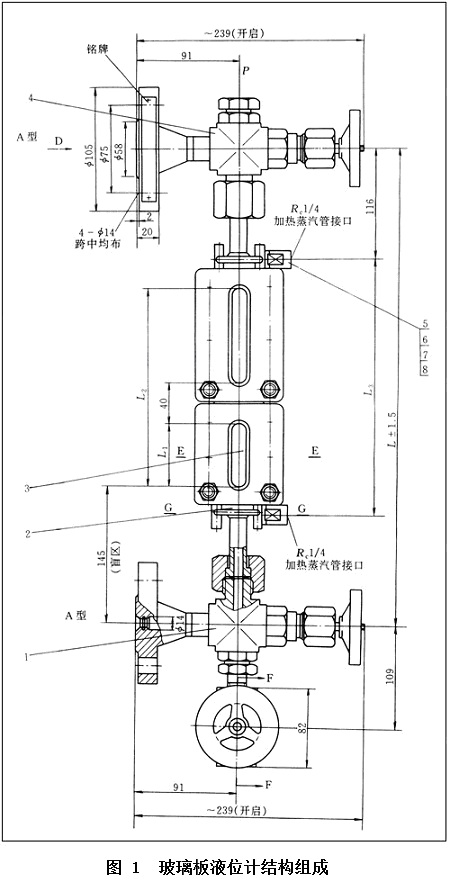

首先，讓我們來了解一下玻璃板液位計的結構組成，請參考圖1所示。

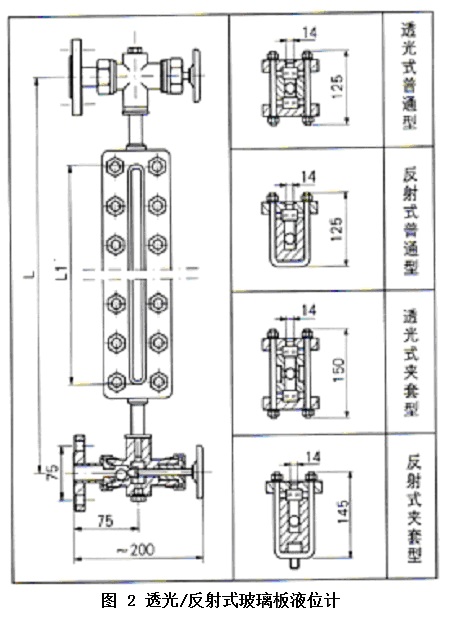

一般來說，玻璃板液位計可分為透光式與反射式，它們在顯示方式與結構上是有區別的，請看圖2所示。

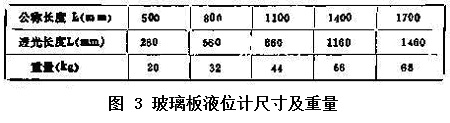

最后，為大家介紹一下玻璃板液位計的顯示部分數據參數及長度與重量的關系，請看圖3所示。
